  • 防孤岛保护装置的功能及作用
  • 日期:2023.03.20    浏览:943次
  • 资讯简述:

    防孤岛保护装置是用于光伏发电、微型水电等分布式电源系统中的安全保护装置。当出现主电网故障时,切断分布式电源的电源输出,避免其持续供电。

  • 防孤岛保护装置

    防孤岛保护装置的介绍防孤岛保护装置是一种用于光伏发电、风力发电、微型水电等分布式电源系统中的安全保护装置。其作用是在主电网断电时,及时切断分布式电源的电源输出,避免分布式电源继续供电,形成孤岛电网,从而保障电网的安全稳定运行。主要通过对电网电压、频率等参数的监听,当出现主电网故障时,切断分布式电源的电源输出,避免其持续供电。防孤岛保护装置的安全性和可靠性对于电网的运行很重要,它能够有效避免因分布式电源形成孤岛电网而导致的电力设备损坏、安全事故、电价波动等问题。

    防孤岛保护装置的主要作用 1、当电网侧失电的时候,需要维修人员去检修,这时光伏本侧还处于正常发电状态,而防孤岛保护装置会向并网开关发出命令,让其跳闸,从而很好的保证了光伏两侧维修人员的生命安全。
    2、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时防孤岛保护装置也会迅速向并网开关发出命令,让其跳闸,从而很好的保证了两侧主设备不受伤害,避免事故进一步扩大。
    3、当故障解除后,光伏两侧都处于正常状态。这时防孤岛保护装置就会检测到相关信号,自动合上并网开关,让其正常工作,省去了人工并网的繁琐。带有失压跳闸、检有压自动合闸功能等等。

    防孤岛保护装置的保护功能介绍 过流Ⅰ段(速断)方向保护
    当任意一相电流大于过流Ⅰ段(速断)方向保护电流定值时,保护动作,从故障电流到启动到保护动作出口的时间不大于40ms(包括继电器固有动作时间),为了躲过路线避雷器的放电时间,过流Ⅰ段(速断)保护也设置了可以针对的延时时间。其原理图如下所示:

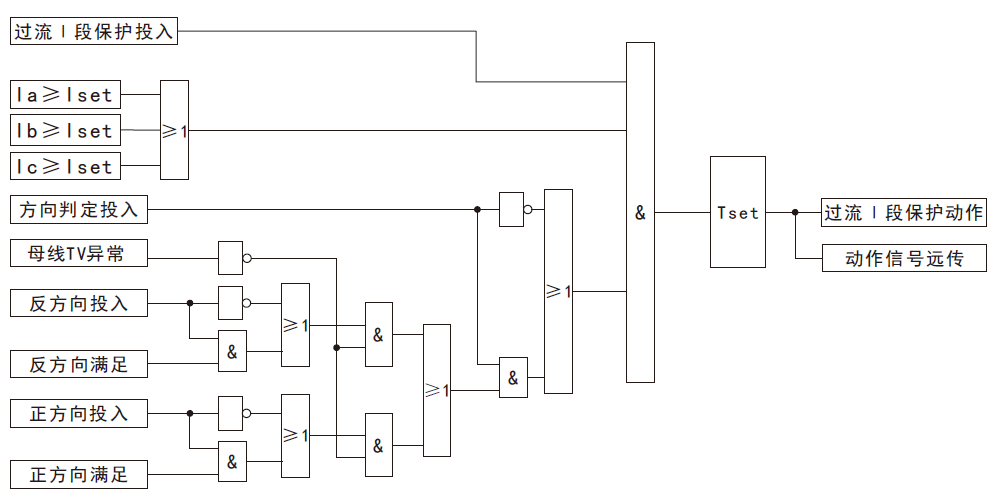

    防孤岛保护装置过流Ⅰ段(速断)方向保护原理图
    过流Ⅱ段(限时电流速断)方向保护
    当任意一相电流大于过流Ⅱ段(限时电流速断)方向保护电流定值时,经可设定的延时时间,保护动作。其原理图如下所示:

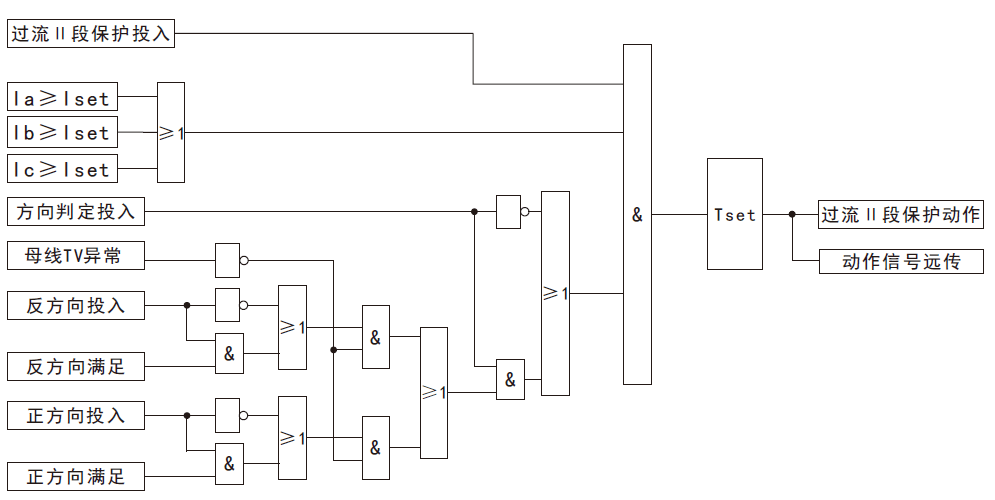

    过流Ⅱ段(限时电流速断)方向保护原理图
    过流Ⅲ段(定时限过流)方向保护
    当任意一相电流大于过流Ⅲ段(定时限过流)方向保护电流定值时,经可设定的延时时间,保护动作。其原理图如下所示:
    防孤岛保护装置过流Ⅲ段(定时限过流)方向保护原理图
    防孤岛保护装置过负荷保护
    设有过负荷保护,保护可选择动作于跳闸或告警,过负荷保护投退可整定为:退出、投入。其原理图如下所示:

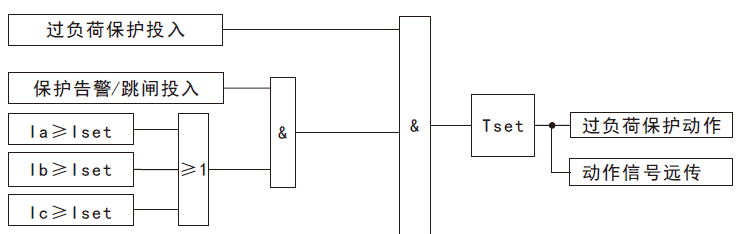

    防孤岛保护装置过负荷保护原理图
    零序电流保护
    设有零序电流保护,保护可选择动作于跳闸或告警,投退控制可整定为:退出、投入,动作方式可整定为:告警、跳闸。其原理图如下所示:
    防孤岛保护装置零序电流保护原理图
    防孤岛保护装置过电压保护
    设有过电压保护,当任意一相大于设定的电压保护定值Uset或断路器在合位或者任意一相电流值大于1A。其原理图如下所示:

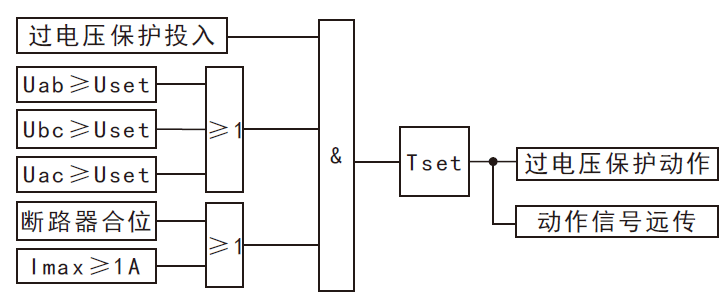

    防孤岛保护装置过电压保护原理图
    低电压保护
    设有低电压保护,当任意一相小于设定的电压保护定值Uset或断路器在合位或者任意一相电流值大于1A。其原理图如下所示:

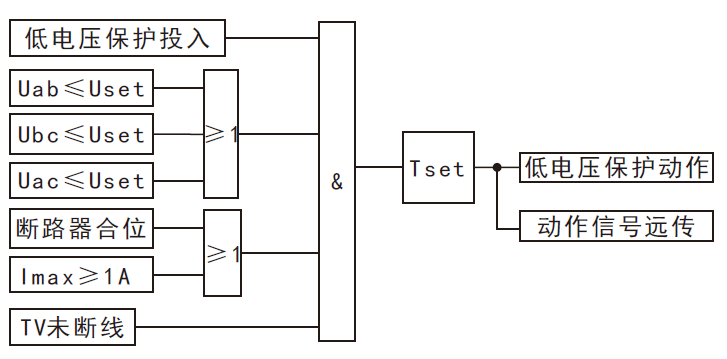

    防孤岛保护装置低电压保护原理图
    自动有压合闸
    设有自动有压合闸功能,自动有压合闸功能应用于分布式发电模式,是指当进线开关处于跳位,检测到主电网电压恢复正常且分布式发电侧无压后,系统经合闸延时后自动合闸。所有保护动作后,自动有压合闸仍可动作一次,若动作一次后20S内保护再次动作,则长时间闭锁自动有压合闸,直到手合、遥合命令发出后再次开放自动有压合闸;若20S内保护没有动作(在合位),则开放自动有压合闸。防孤岛保护装置处于检修(检修开入有信号)时,闭锁自动合闸功能。其原理图如下所示:

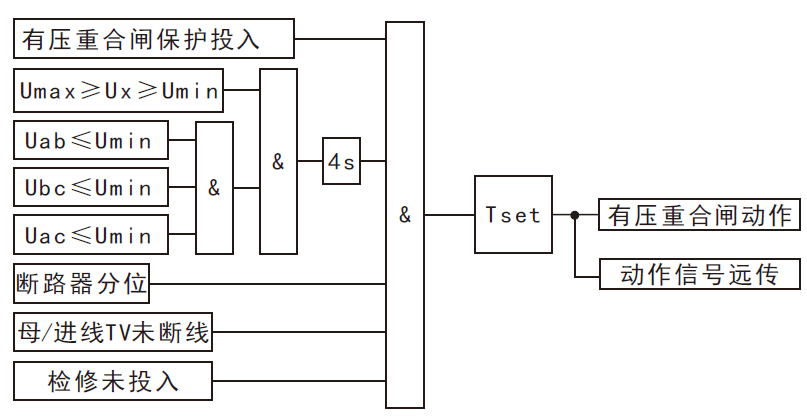

    防孤岛保护装置自动有压合闸原理图

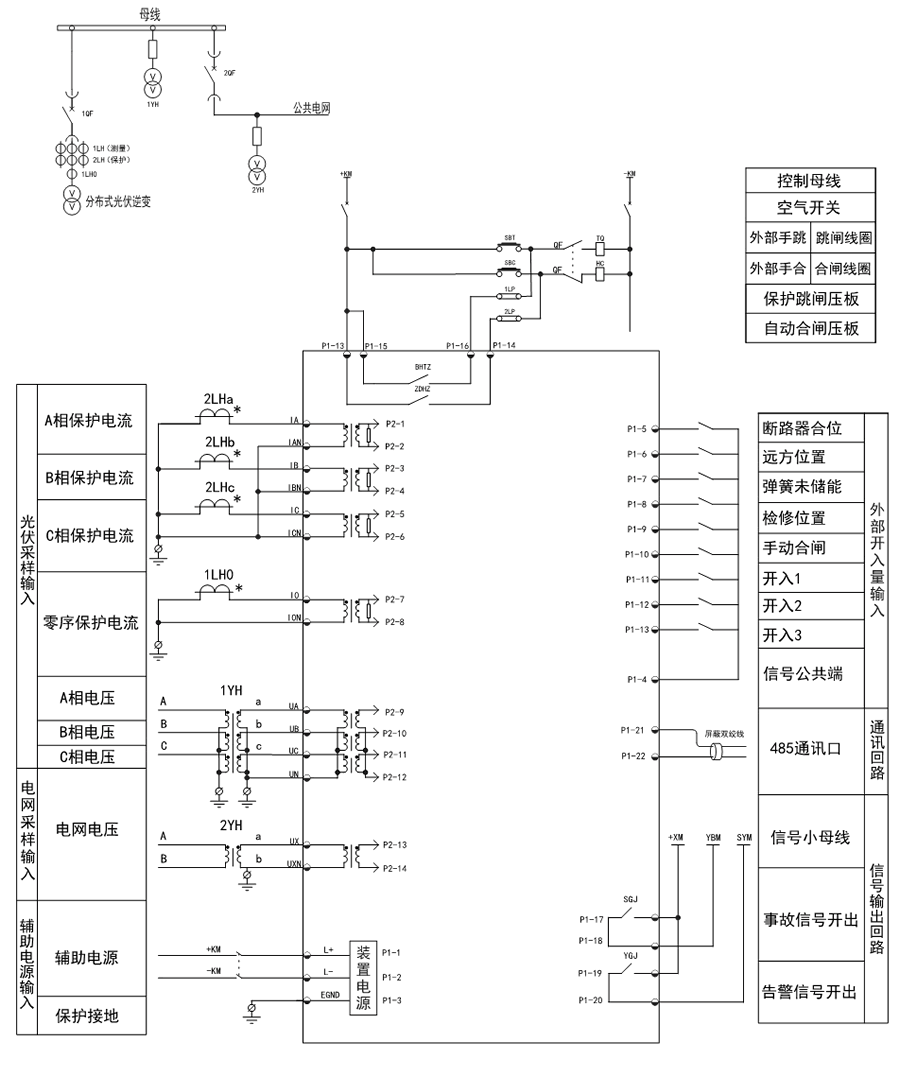

    防孤岛保护装置的接线示意图 防孤岛保护装置的接线示意图
