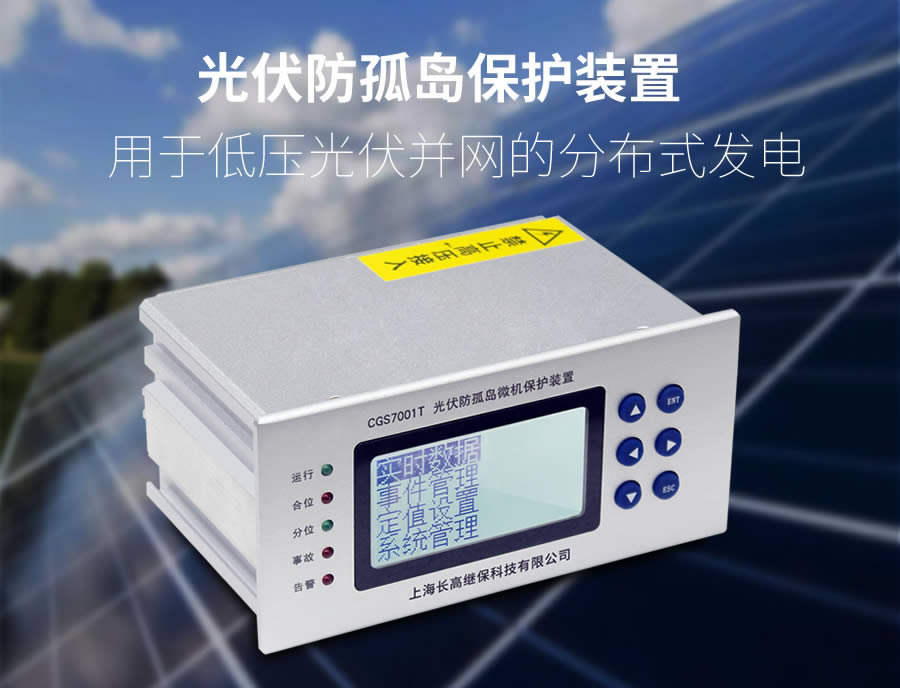

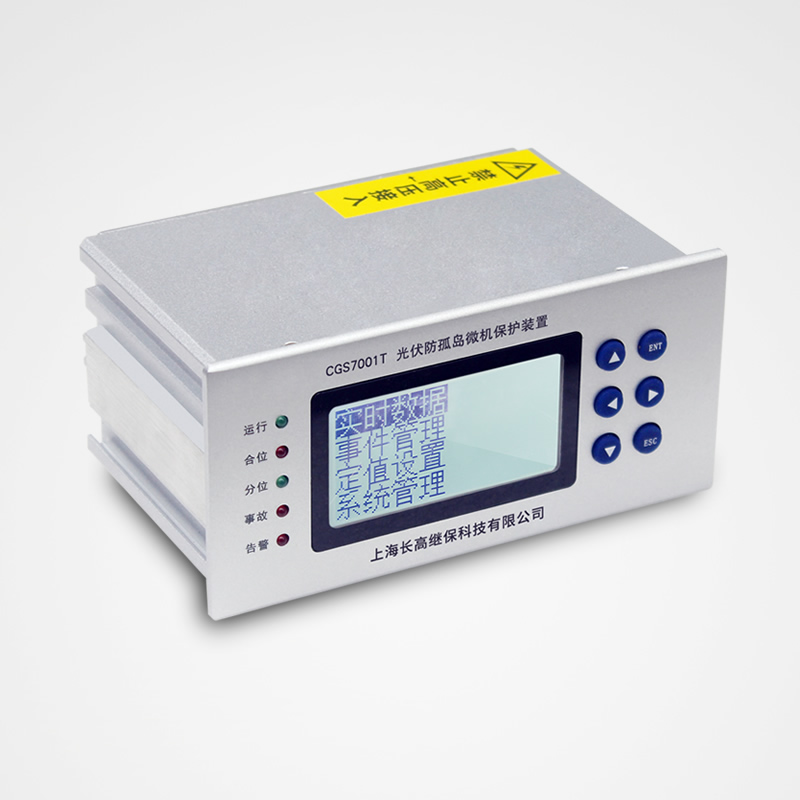

  • CGS7001T光伏防孤岛微机保护装置
  • 所属类别:光伏二次设备
  • 防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象,而提前预知现象的发生,并快速切换并网点,使得光伏电站和电网快速脱离。
    • 光伏防孤岛保护装置

      光伏孤岛保护装置概述

      光伏防孤岛保护装置又称为光伏并网控制装置,防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象,而提前预知现象的发生,并快速切换并网点,使得光伏电站和电网快速脱离,适用于0.4kV电压等级的光伏并网系统分布式光伏发电。其功能设定依据国家发布的分布式电源并网相关标准规范, 集成分布式电源并网所需的开关设备、保护、测控、通信等功能。

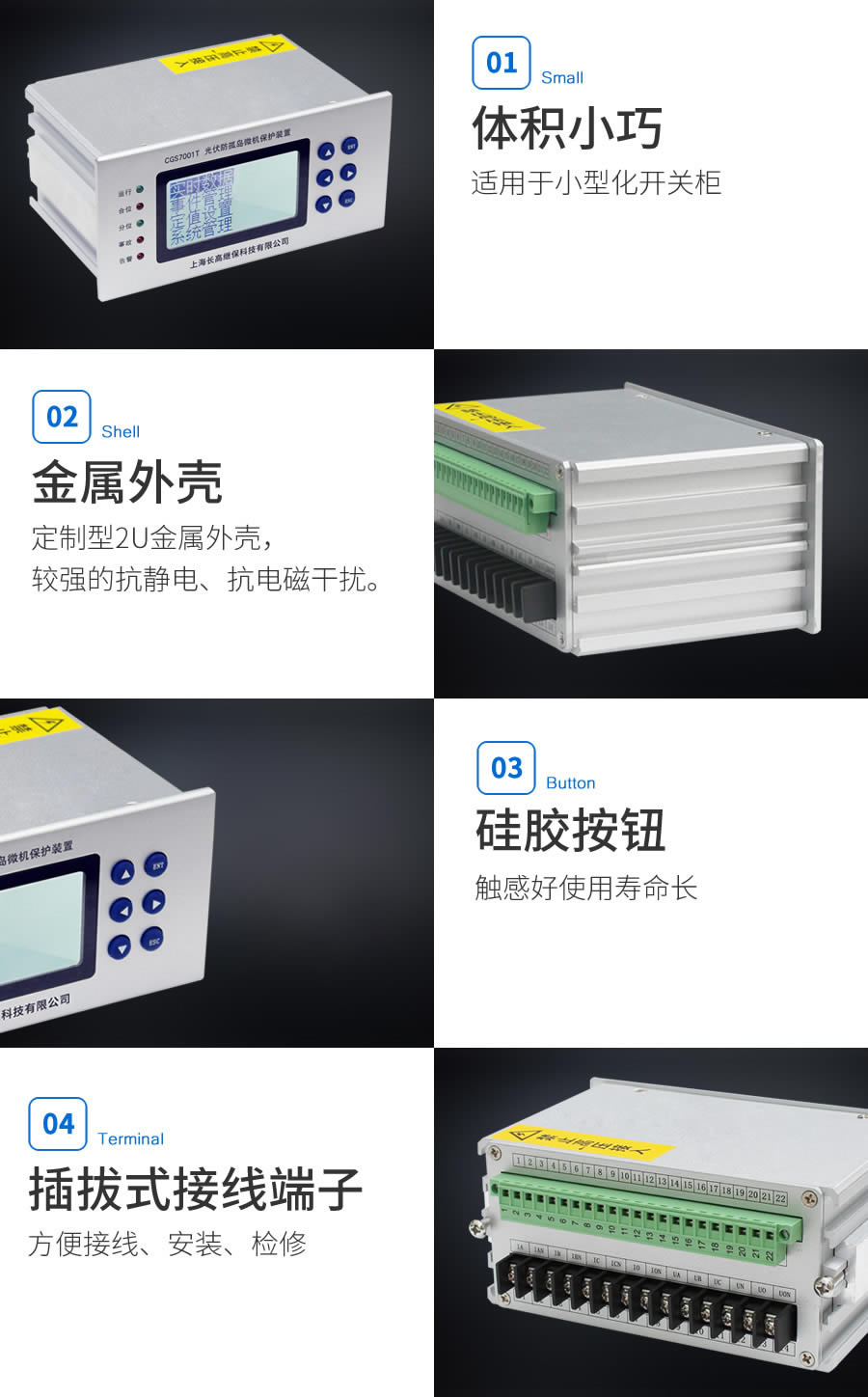

      CGS7001T光伏防孤岛保护装置实现了分布式电源并网点处所需设备的集成化、简约化,实现分布式电源接入配电网的即插即用。采用2U定制品壳体、体积小、重量轻、外形美观、安装 简易。操作界面采用全中文液晶显示和多层菜单显示,人机界面友好,操作简单快捷。

      防孤岛保护装置安装示意图

      防孤岛保护装置项目业绩
      防孤岛保护装置功能
      序号 功能说明
      01 过流I(速断)方向保护
      02 过流II(限时电流速断)方向保护
      03 过流III(定时限过流)方向保护
      04 过负荷保护
      05 零序电流保护
      06 过电压保护
      07 低电压保护
      08 自动有压合闸
      09 被动孤岛检测
      10 系统失电保护
      11 非电量保护
      12 过频I段保护
      13 过频II段保护
      14 低频保护
      15 逆功率保护
      16 TV断线保护
      17 谐波保护
      18 正序分量闭锁保护
      防孤岛保护装置作用
      主要针对光伏电站中由于电压或频率等异常引起的孤岛现象。当光伏电站本侧站出现停电故障时,需要运维人员查找问题点的时候,而与对侧站相连的线路上还带电,这时会出现对侧站会向光伏电站反送电的情况,给本侧站内的运维人员带来安全隐患。另当对侧站失电的时候,需要对侧站内运维人员去查找事故点,若此时光伏电站还在正常送电,容易形成非计划性孤岛效应,给对侧站内的运维人员造成安全威胁。配置的防孤岛保护装置在此时发挥作用,当电网侧或者光伏本侧任一侧失电的时候,防孤岛保护装置都会迅速向并网断路器发出跳闸信号,让断路器分闸,从而很好的保证了光伏两侧检修人员的生命安全。
      防孤岛保护装置特点
      防孤岛保护装置的作用和特点
      硬件工作原理图
      防孤岛保护装置工作原理图
      主要技术参数
      工作电源
      电压范围 AC/DC:85~265V
      正常功耗 <5W
      额定频率 50Hz
      交流电流回路
      额定电流 5A(额定电流为1A时必须订货时说明电流要求即可)
      功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
      过载能力 2倍额定电流(连续工作),10倍额定电流(允许10s),20倍额定电流(允许1s)
      交流电压回路
      额定电压 100V或400V(订货时说明电压要求即可)
      功率消耗 <0.5VA/相(额定电压下)
      过载能力 1.2倍额定电压,连续工作
      遥测量计量等级
      电流 0.5级
      电压 0.5级
      环境条件
      正常温度 -10℃~55℃
      极限温度 -30℃~70℃
      存储温度 -40℃~85℃
      相对湿度 ≤95%,不凝露
      大气压力 80~110kPa
