  • 光伏防孤岛保护装置的功能及作用
  • 日期:2023.06.12    浏览:1812次
  • 资讯简述:

    上海长高继保的CGS7001T防孤岛保护装置主要适用于新能源光伏并网系统中。当电网侧或者光伏本侧任一侧失电的时候,防孤岛保护装置都会迅速向并网断路器发出跳闸信号,让断路器分闸,从而很好的保证了光伏两侧检修人员的生命安全。

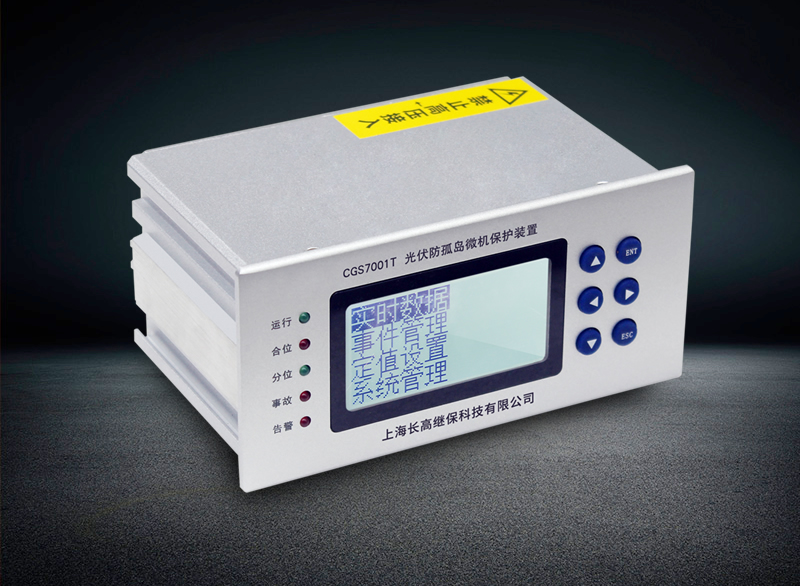

  • 光伏防孤岛保护装置

    什么是防孤岛保护装置 上海长高继保的CGS7001T防孤岛保护装置主要适用于新能源光伏并网系统中。防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象。当光伏电站本侧站出现停电故障时,需要运维人员查找问题点的时候,而与对侧站相连的线路上还带电,这时会出现对侧站会向光伏电站反送电的情况,给本侧站内的运维人员带来安全隐患。另当对侧站失电的时候,需要对侧站内运维人员去查找事故点,若此时光伏电站还在正常送电,容易形成非计划性孤岛效应,给对侧站内的运维人员造成安全威胁。配置的防孤岛保护装置在此时发挥作用,当电网侧或者光伏本侧任一侧失电的时候,防孤岛保护装置都会迅速向并网断路器发出跳闸信号,让断路器分闸,从而很好的保证了光伏两侧检修人员的生命安全。

    光伏“孤岛效应”的危害 孤岛效应(Islanding Effect)是指电网突然失压时,并网光伏发电系统仍保持对电网中的邻近部分线路供电状态的一种效应。在电子电路中,孤岛效应是指电路的某个区域有电流通路而实际没有电流流过的现象。 在通信网络中,无线移动基站的覆盖可能会存在的一种现象,随着分布式光伏发电规模的不断增大,当光伏并网发电系统处于孤岛运行状态时会产生严重后果,如孤岛中电压和频率无法控制,可能会对用户的设备造成损坏。可能出现的孤岛效应会对系统的安全运行、线路工人的人身安全构成重大威胁,因此光伏并网中应该安装防孤岛保护装置。

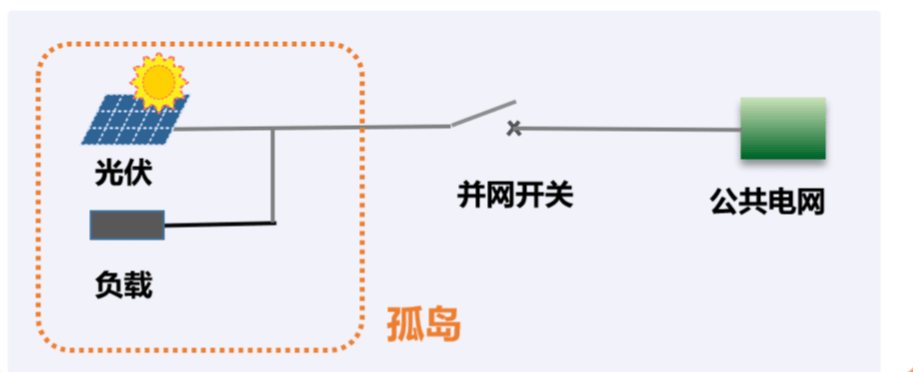

    孤岛效应的危害

    防孤岛保护装置实现的功能 高频保护功能:当装置检测到电网频率过高时,且大于整定值时,光伏发电防孤岛装置动作跳闸。
    低频保护功能:当装置检测到电网频率降低时,且低于整定值时,光伏发电防孤岛装置动作跳闸。
    高压保护功能:当装置检测到电网电压过高时,且大于整定值时,光伏发电防孤岛装置动作跳闸。
    低压保护功能:当装置检测到电网电压降低时,且低于整定值时,如防孤岛装置动作跳闸。
    逆功率保护功能:对于自发自用的光伏电站,光伏发电是不允许流入电网,当并网点检测到有功率逆向流入时,跳开光伏开关,上网的项目,要防止电网侧向光伏侧反送电,侧也需要光伏逆功率保护,具体情况由项目来定。
    有压合闸功能:当电网电压降低或者消失时,装置发出跳闸命令,跳开开关,当电压恢复正常后,经过一段时间,装置发出合闸命令合闸(根据供电局要求可自行投退)。
    高电压故障恢复合闸:当电网电压过高引起跳闸时,当电压恢复正常范围后,经过一段时间开关合闸(根据供电局要求可自行投退)。
    高频故障恢复合闸:当电网频率过高引起跳闸时,当频率恢复正常范围后,经过一段时间,开关合闸(根据供电局要求可自行投退)。
    低频故障恢复合闸:当电网频率过低引起跳闸时,当频率恢复正常范围后,经过一段时间,开关合闸(根据供电局要求可自行投退)。
