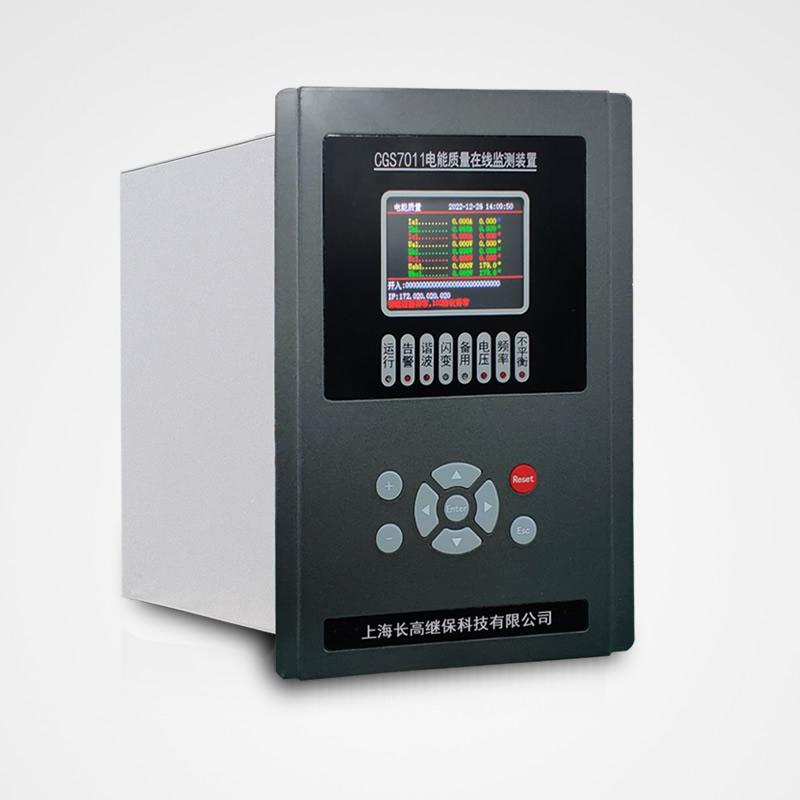

  • B类电能质量在线监测装置
  • 所属类别:光伏二次设备
  • 通过电能质量在线监测装置对配网电能质量的影响将更好地指导我们如何更加充分地发挥光伏发电的优势。电能质量监测装置的监测数据进行分析,可反映公用电网供到用户受电端的交流电能质量,各种用电设备在不同运行状态下对公用电网电能质量的影响。电能质量在线监测装置主要监测包括:包括电压、电流、频率、谐波、波动、闪变、功率等电能质量数据,并对相关设备的功能和技术指标作出定量评价,保护系统中重要设备的用电安全。
    • 概述
      电能质量在线监测装置主要用于新能源光伏并网系统中。光伏发电的广泛应用对传统的电力系统产生很大的影响,包括配电网的电能质量、系统稳定性等方面。因此,通过电能质量在线监测装置对配网电能质量的影响将更好地指导我们如何更加充分地发挥光伏发电的优势。电能质量监测装置的监测数据进行分析,可反映公用电网供到用户受电端的交流电能质量,各种用电设备在不同运行状态下对公用电网电能质量的影响。对电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。电能质量在线监测装置主要监测包括:包括电压、电流、频率、谐波、波动、闪变、功率等电能质量数据,并对相关设备的功能和技术指标作出定量评价,保护系统中重要设备的用电安全。
      主要特点
      ●采用2.8寸320*240分辨率彩色液晶显示,人机界面清晰易懂,操作整定方便。
      ●采用32位ARM Cortex-M4内核,配备高精度的A/D芯片,使得装置性能稳定、运算速快、精度高。
      ●具有完整的异常记录、事件记录、操作记录,所有信息掉电保持。
      ●具有完善的自诊断和监视功能,对故障可具体定位,方便调试。
      ●具有完善的软硬件看门狗,保证装置可靠运行。
      ●电能质量在线监测装置具有完善的在线运行状态监视功能。
      ●采用高精度的时钟芯片。
      ●电能质量在线监测装置配备高速以太网通信接口(支持2路,标配1路)。
      ●标配1路RS485通信接口。
      外形尺寸图
      电能质量在线监测装置外形尺寸图
      电能质量在线监测装置技术参数
      额定装置电源
      电源范围 DC220V、DC110V、AC220V或AC127V(订货注明)
      额定技术数据
      交流电流 5A/1A自适应(订货注明)
      相电压 57.7V或100V,支持Y和VV接线(订货注明)
      频率 50Hz或60Hz(订货注明)
      功率消耗
      直流工作电源 正常工作时,不大于10W;保护动作时,不大于15W
      交流电流回路 <0.5VA/相(In=1A), <1VA/相(In=5A)
      交流电压回路 <0.5VA/相
      精确工作范围
      电流 0.04In~6In
      电压 0.5V~120V
      频率 0.9Fn~1.1Fn
      时间 0~100s
      精度
      交流量精度 ≤±0.2%
      有功无功 ≤±0.5%
      脉冲输入量 允许脉冲宽度≥6ms
      频率分辨率 ≤0.01Hz
      开关量输入
      输入类型 无源
      工作电压 AC、DC220V或DC110V
      开出接点容量
      触点额定载流容量 1250VA
      动作寿命 100,000次
      通信接口及对时类型
      通信类型 以太网(标配1路,可扩至2路)、RS485
      通信协议 IEC870-5-103、Modbus-RTU
      对时类型 网络对时、IRIG_B(DC)即B码对时(订货说明)
      环境条件
      工作温度 -10℃~55℃
      相对湿度 5%~95%(不凝露)
      大气压力 80kPa~110kPa

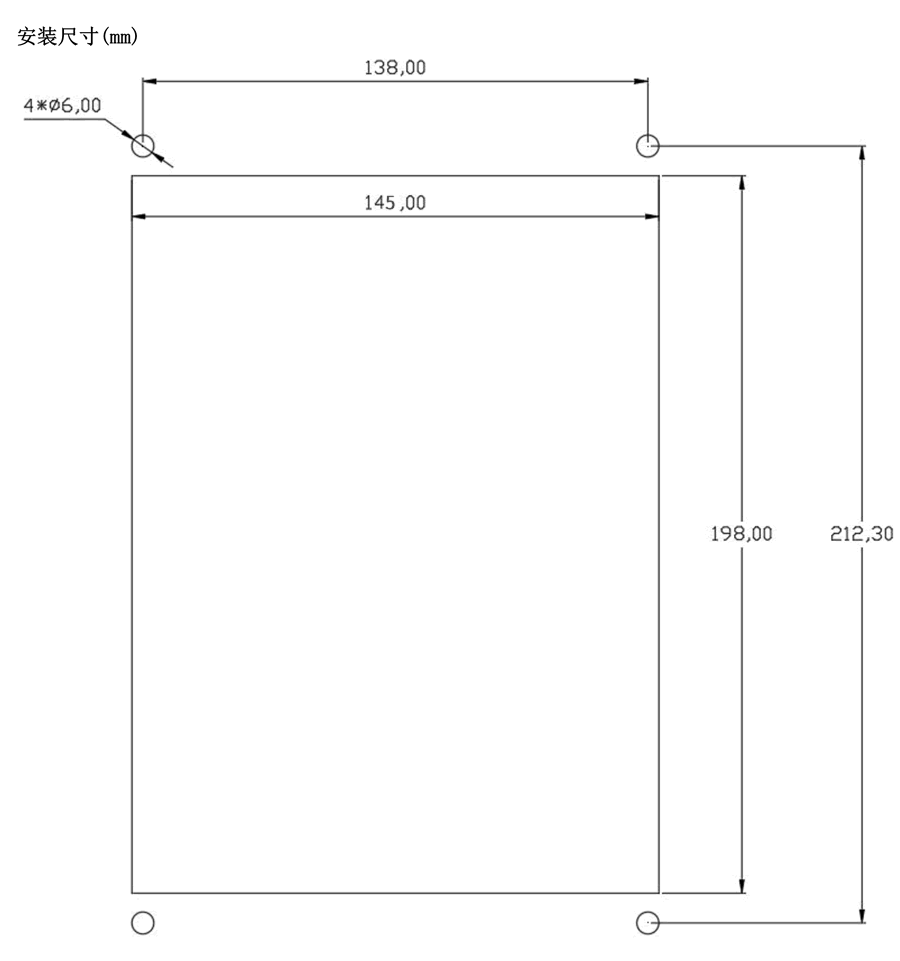

      安装尺寸图
      电能质量在线监测装置安装尺寸图

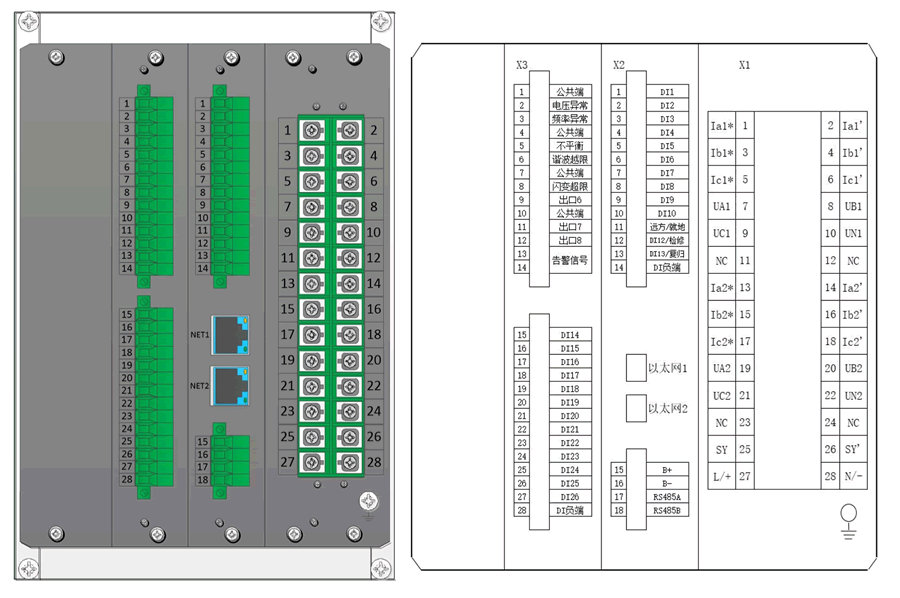

      电能质量在线监测装置背部端子图说明
      电能质量在线监测装置背部端子图说明
