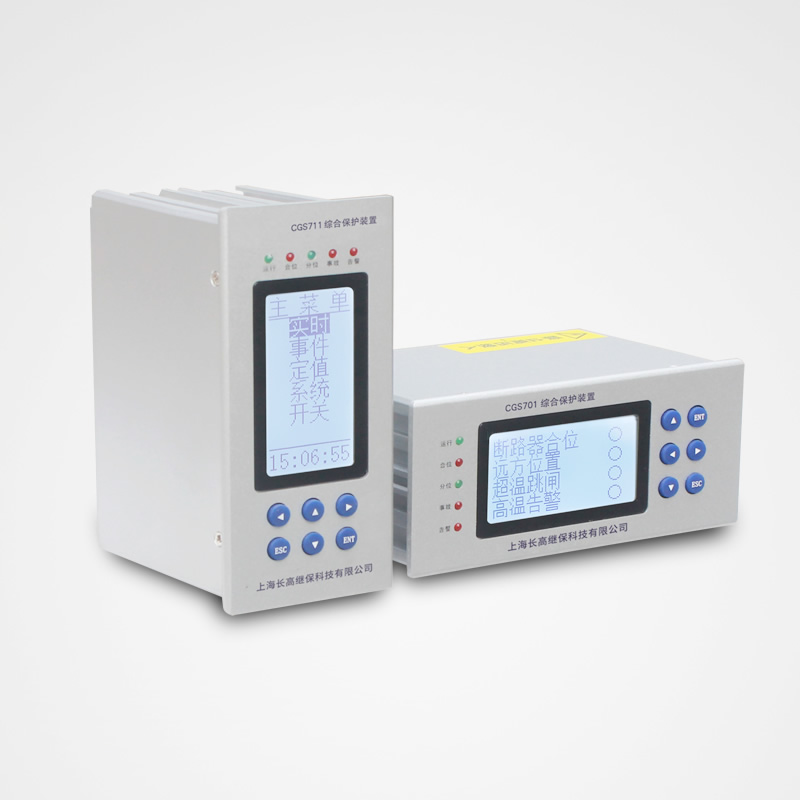

CGS700系列微机保护装置

所属类别：微机保护装置

CGS700系列微机保护装置为了适应现代开关柜体小型化要求而开发的微型继电保护装置，可分为微机综合保护、线路保护、站用变（配变）保护、异步电机保护，电容器保护等。

环网柜微机保护装置

CGS700系列微机保护装置概述

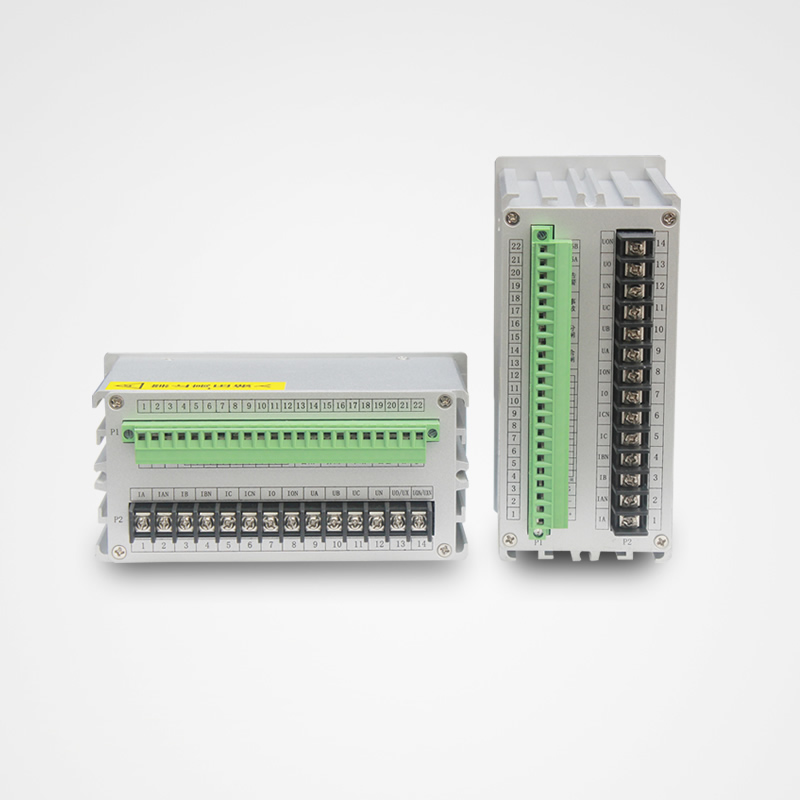

用于电力系统35kV及以下电压等级的电缆线路、变压器、电动机、电容器等一次设备提供保护功能。根据型号可分为综合保护、线路保护、站用变（配变）保护、异步电机保护、电容器保护。其款式可分为横、坚两种，并采用小型化设计，适用于各种开关柜，尤其是空间狭小的环网柜。

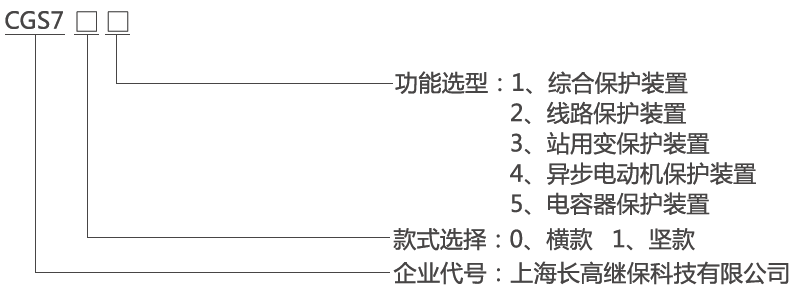

型号及含义

环网柜微机保护装置型号及含义

保护功能说明

产品名称	型号说明	装置保护功能
综合保护装置	横款：CGS711	速断保护、过负荷保护、反时限过负荷、零序过流、过压保护、低压保护、两段式过流段保护、零序过压保护、PT断线、非电量
	坚款：CGS711
线路保护装置	横款：CGS702	速断保护、两段式过流段保护、三段式零序过流保护、重合闸、后加速保护、过负荷保护、过压保护、低压保护、PT断线
	坚款：CGS712
站用变保护装置	横款：CGS703	速断保护、两段式过流段保护、过压保护、低压保护、零序过流、零序过压保护、过负荷保护、反时限负荷、PT断线、非电量
	坚款：CGS713
异步电动机保护装置	横款：CGS704	短路保护、启动时间过长保护、两段式过流段保护、过负荷保护、零序电流保护、两段式负序过流段保护、过压保护、零序过压保护、低压保护、反时限过流保护、过热保护、自启动保护、PT断线
	坚款：CGS714
电容器保护装置	横款：CGS705	两段式过流段保护、过压保护、低压保护零序过流保护、PT断线、零序过压保护、
	坚款：CGS715

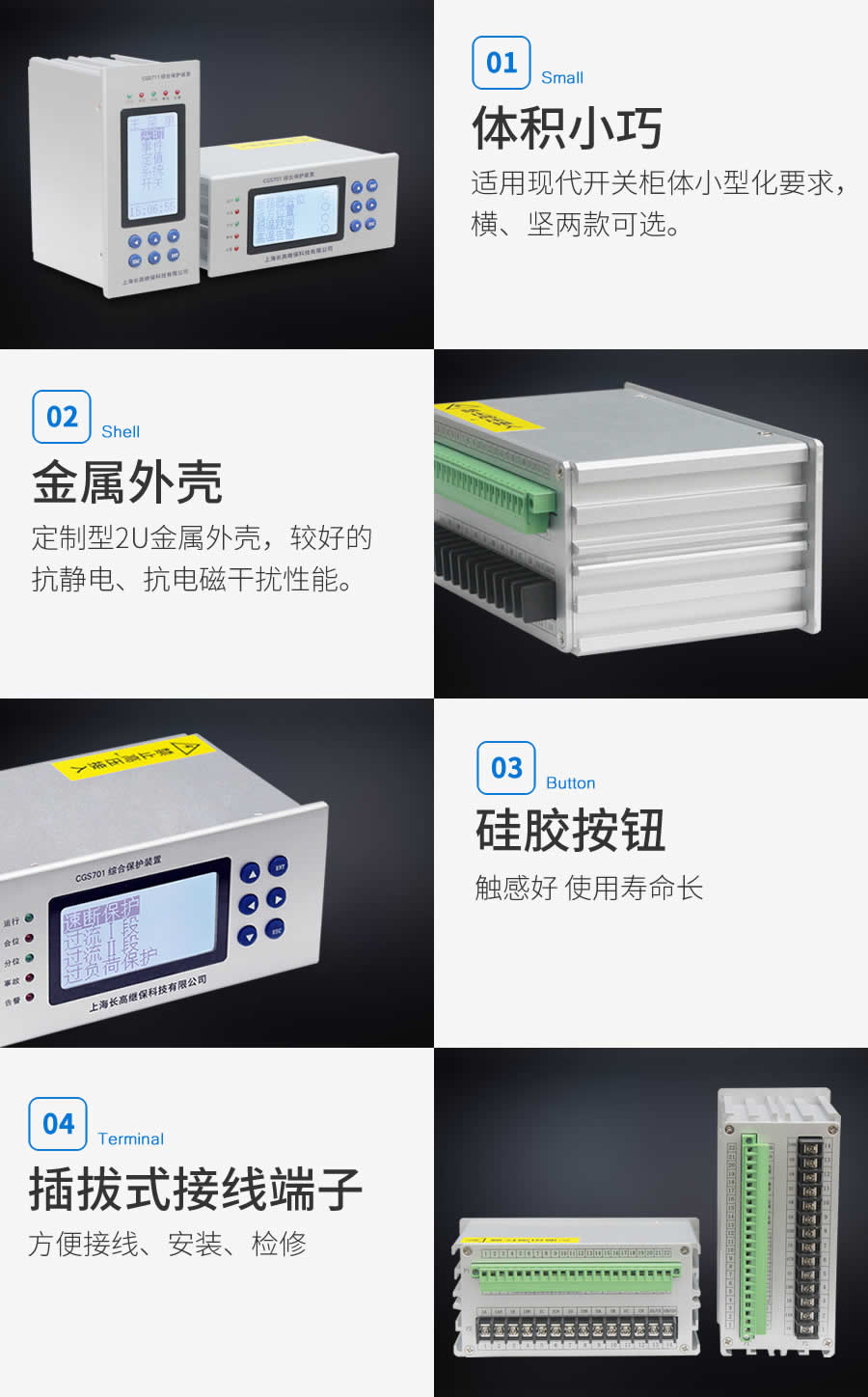

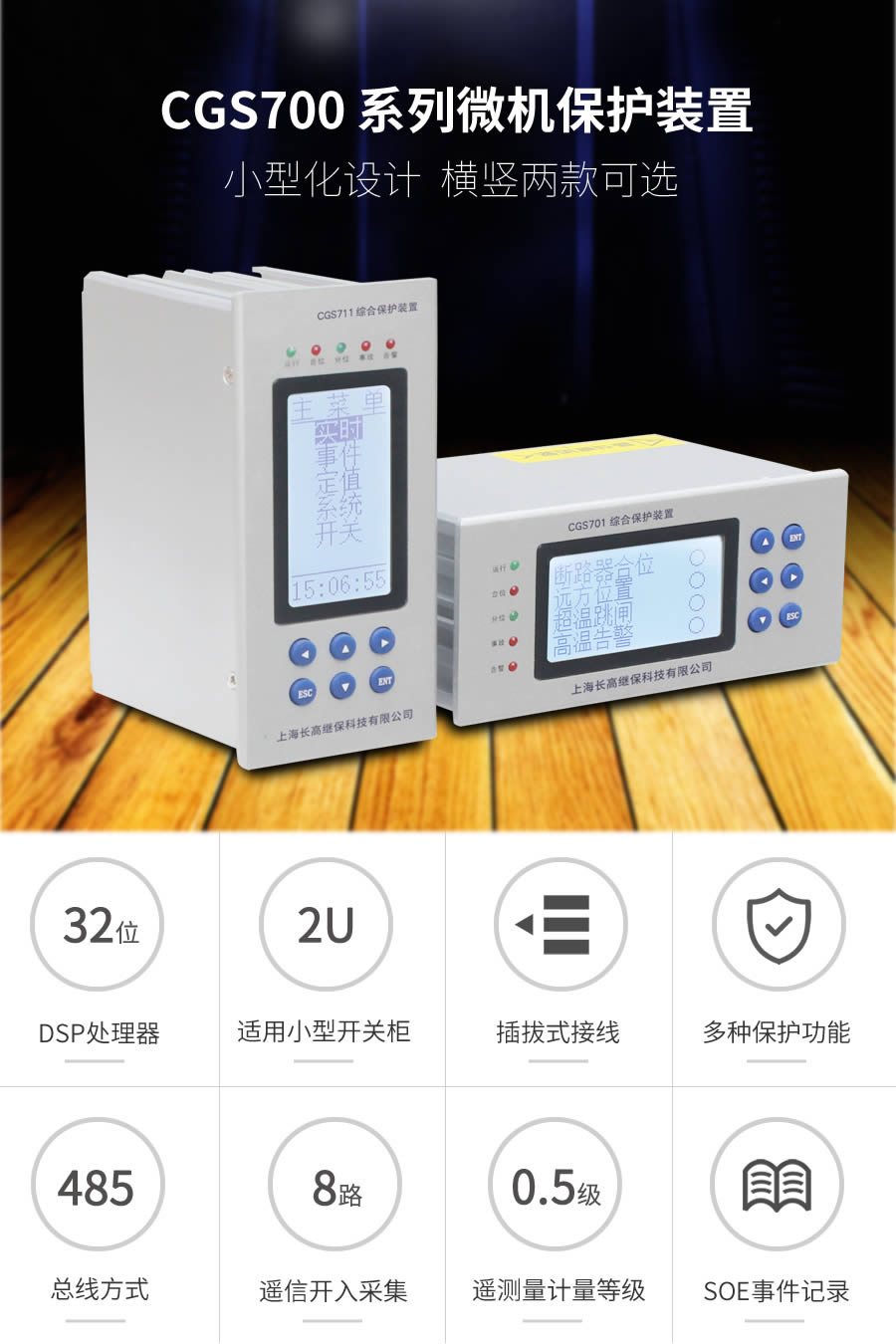

环网柜微机保护主要特点

技术参数表

工作电源
电压范围	AC/DC：85～265V（可定做辅助电源DC24、DC48，订货时说明电压要求即可）
正常功耗	＜5W
额定频率	50Hz
交流电流回路
额定电流	5A（额定电流为1A时必须订货时说明电流要求即可）
功率消耗	＜0.5VA/相（In=1A），＜1VA/相（In=5A）
过载能力	2倍额定电流（连续工作），10倍额定电流（允许10s），40倍额定电流（允许1s）
交流电压回路
额定电压	57.7V或100V（订货时说明电压要求即可）
功率消耗	＜0.5VA/相（额定电压下）
过载能力	1.2倍额定电压，连续工作
遥测量计量等级
电流	0.5级
电压	0.5级
环境条件
正常温度	-10℃～55℃
极限温度	-30℃～70℃
存储温度	-40℃～85℃
相对湿度	≤95%，不凝露
大气压力	80～110kPa

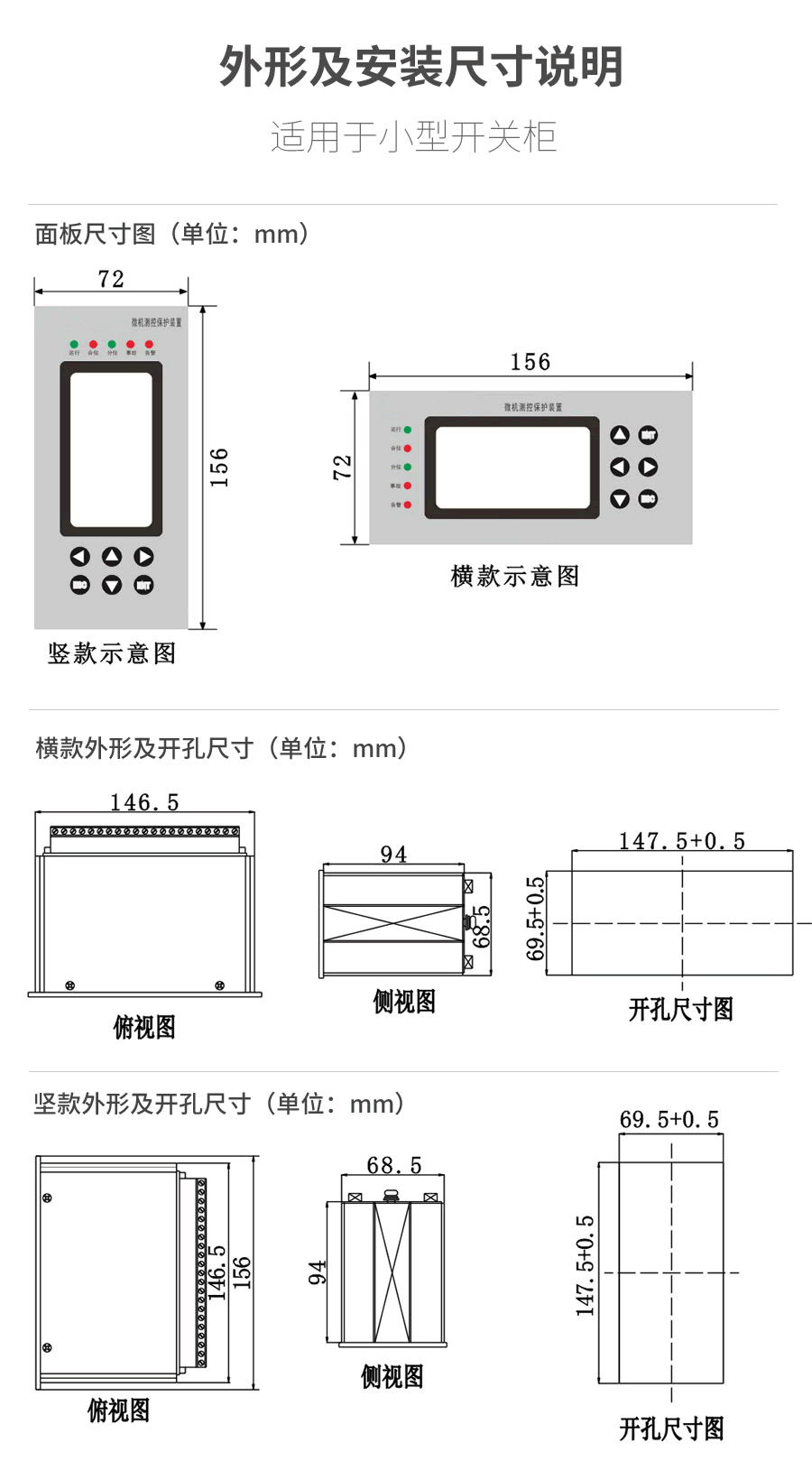

环网柜微机保护装置外形及开孔尺寸图
