  • 防孤岛保护装置的作用及功能介绍
  • 日期:2023.02.14    浏览:1310次
  • 资讯简述:

    防孤岛保护装置都会迅速向并网断路器发出跳闸信号,让断路器分闸,从而很好的保证了光伏两侧检修人员的生命安全。

  • 什么是防孤岛保护装置 上海长高继保的防孤岛保护装置主要适用于新能源光伏并网系统中。主要针对光伏电站中由于电压或频率等异常引起的孤岛现象。当光伏电站本侧站出现停电故障时,需要运维人员查找问题点的时候,而与对侧站相连的线路上还带电,这时会出现对侧站会向光伏电站反送电的情况,给本侧站内的运维人员带来安全隐患。另当对侧站失电的时候,需要对侧站内运维人员去查找事故点,若此时光伏电站还在正常送电,容易形成非计划性孤岛效应,给对侧站内的运维人员造成安全威胁。配置的防孤岛保护装置在此时发挥作用,当电网侧或者光伏本侧任一侧失电的时候,防孤岛保护装置都会迅速向并网断路器发出跳闸信号,让断路器分闸,从而很好的保证了光伏两侧检修人员的生命安全。
    防孤岛保护装置

    防孤岛保护装置的主要作用 1、当电网侧失电的时候,需要维修人员去检修,这时光伏本侧还处于正常发电状态,而防孤岛保护装置会向并网开关发出命令,让其跳闸,从而很好的保证了光伏两侧维修人员的生命安全。
    2、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时防孤岛保护装置也会迅速向并网开关发出命令,让其跳闸,从而很好的保证了两侧主设备不受伤害,避免事故进一步扩大。
    3、当故障解除后,光伏两侧都处于正常状态。这时防孤岛保护装置就会检测到相关信号,自动合上并网开关,让其正常工作,省去了人工并网的繁琐。带有失压跳闸、检有压自动合闸功能等等。

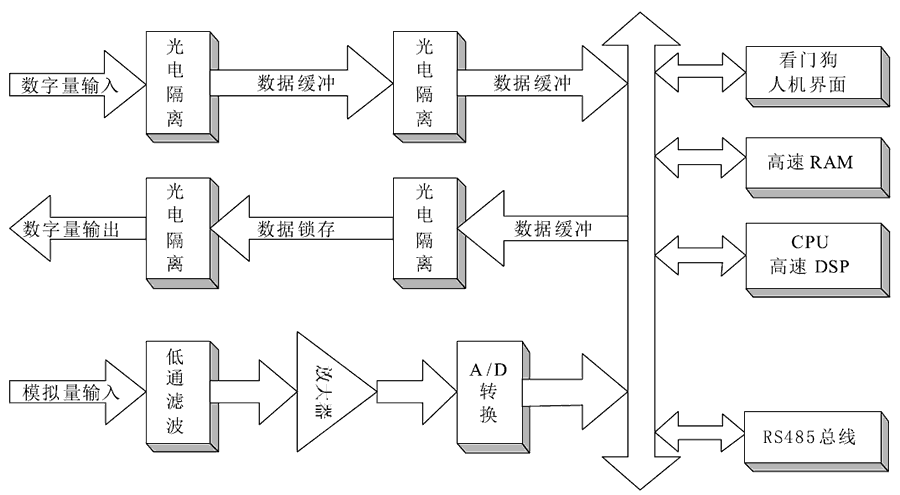

    防孤岛保护装置的硬件工作原理 防孤岛保护装置工作原理

    防孤岛保护装置的主要功能 ●过流I(速断)方向保护
    ●过流II(限时电流速断)方向保护
    ●过流III(定时限过流)方向保护
    ●过频I段保护
    ●过频II段保护
    ●低频保护
    ●逆功率保护
    ●TV断线保护
    ●谐波保护
    ●低电压保护
    ●自动有压合闸
    ●被动孤岛检测
    ●系统失电保护
    ●非电量保护
    ●正序分量闭锁保护
    ●过负荷保护
    ●零序电流保护
    ●过电压保护

    防孤岛保护装置的外形尺寸 防孤岛保护装置外形尺寸

    孤岛效应的危害 1、当电网停电检修时,维修人员不一定意识到分布式系统的存在,若并网光伏电站的逆变器仍继续供电,从而可能危及维修人员的安全;
    2、当孤岛效应发生时,电网不能控制供电孤岛的电压和频率,电压幅值和频率的漂移会对用电设备带来破坏;
    3、如果逆变器仍然在发电,由于并网系统输出电压和电网电压之间产生相位差,当电网重新恢复供电时会产生浪涌电流,可能会引起再次跳闸或对分布式发电系统、负载和供电系统带来损坏。
    防孤岛保护装置项目业绩
